Системы раздвижных перегородок: направляющие и каретки

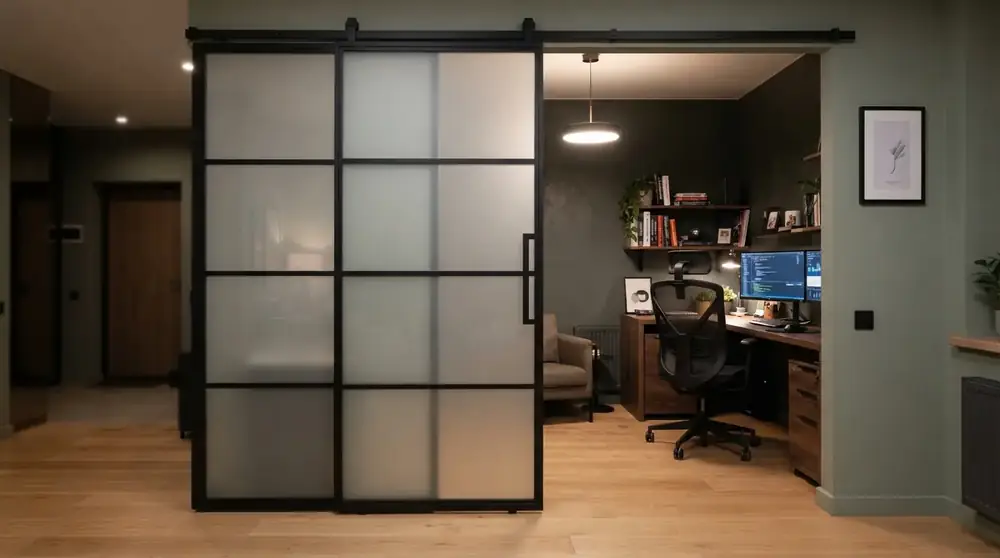

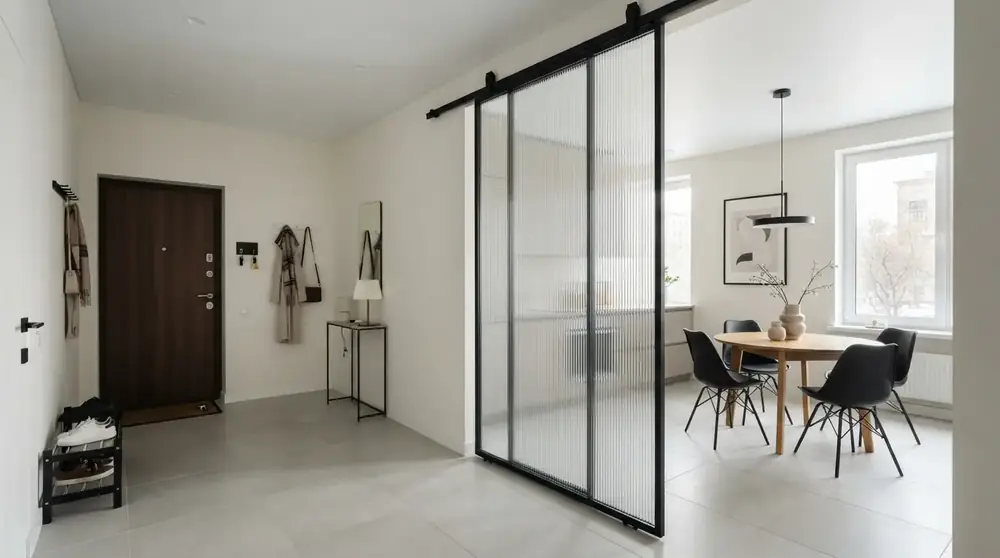

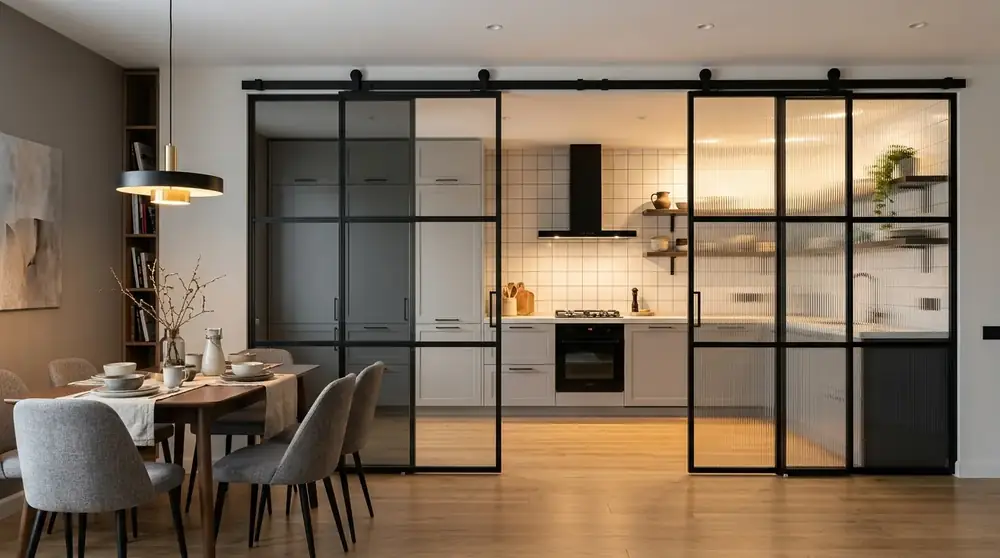

Базовый узел раздвижной перегородки — это направляющая (рельс), по которой движется каретка с роликами, закреплённая на верхней кромке полотна. В большинстве современных систем направляющая устанавливается сверху, а нижний порог либо отсутствует, либо заменён скрытым ограничителем — это упрощает уборку и делает переход между зонами визуально бесшовным.

Каретка — самый нагруженный элемент: именно она держит вес стекла или деревянного полотна и обеспечивает плавность хода. Качественные каретки собираются на подшипниках качения, а не скольжения — это снижает шум при движении и продлевает срок службы механизма в разы по сравнению с бюджетными аналогами.

Стандартные бытовые системы рассчитаны на полотно весом до 60–80 кг — этого достаточно для одностворчатой стеклянной перегородки толщиной 8–10 мм на проём стандартной ширины. Для тяжёлых цельностеклянных полотен, широких дверных секций или деревянных дверей в массиве применяются усиленные каретки грузоподъёмностью до 120 кг и выше — они шире по посадочному месту и требуют более прочной направляющей.

Занижение грузоподъёмности системы относительно реального веса полотна — частая причина преждевременного износа: ролики каретки быстрее вырабатываются, дверь начинает провисать и цеплять направляющую. Поэтому расчёт нагрузки всегда делается на этапе проекта, с запасом от фактического веса стекла или дерева.

Демпфер — это встроенный в каретку или направляющую механизм, который гасит скорость полотна в последние 6–8 см перед полным закрыванием, не давая двери удариться о стену или соседнюю секцию. Без демпфера тяжёлая стеклянная дверь при резком движении создаёт ощутимый удар, который со временем расшатывает крепление направляющей и увеличивает риск повреждения стекла у кромки.

Опция особенно важна для семей с детьми и для коммерческих объектов с высокой проходимостью, где дверь двигают много раз в день — демпфер не только продлевает срок службы механизма, но и снижает уровень шума при закрывании.

Безпороговая направляющая — это конструкция, в которой вся нагрузка приходится на верхний рельс, а на полу остаётся только скрытый ограничитель хода или узкая направляющая заподлицо с покрытием. Такое решение убирает препятствие для коляски, чемодана на колёсиках или инвалидного кресла и визуально облегчает конструкцию.

Обратная сторона безпороговой схемы — более строгие требования к точности монтажа верхней направляющей: без нижней точки фиксации любое отклонение от вертикали сразу заметно в раскачивании полотна, поэтому такие системы требуют более тщательной выверки при установке.

Не каждая раздвижная система подходит к любому профилю каркаса — направляющая крепится либо к самому профилю перегородки, либо отдельно к потолку или потолочному коробу, и это нужно закладывать в проект заранее. Для деревянных дверей в проёме без каркаса используются отдельные потолочные или настенные системы, конструктивно отличные от встроенных в алюминиевый профиль.

При замене одной системы на другую — например, при модернизации существующей перегородки — важно проверить совместимость посадочных размеров каретки и паза направляющей, иначе потребуется менять не только механизм, но и часть профиля.

Отправная точка расчёта — вес готового полотна с учётом стекла, фурнитуры и рамки профиля, если он есть. Далее подбирается каретка с запасом грузоподъёмности не менее 20% от расчётного веса, и уже под неё — соответствующая направляющая по длине пролёта и материалу (алюминий для интерьера, усиленная сталь для тяжёлых или уличных конструкций).

Ширина полотна также влияет на выбор: для широких секций от 1,2 метра нужна increased жёсткость направляющей на изгиб, иначе рельс со временем может провиснуть в середине пролёта, особенно при частой эксплуатации.
